常州TSX-402立式雙主軸雙排刀兩聯數控車床

關注人數：已有2387位客戶關注

快速分享：

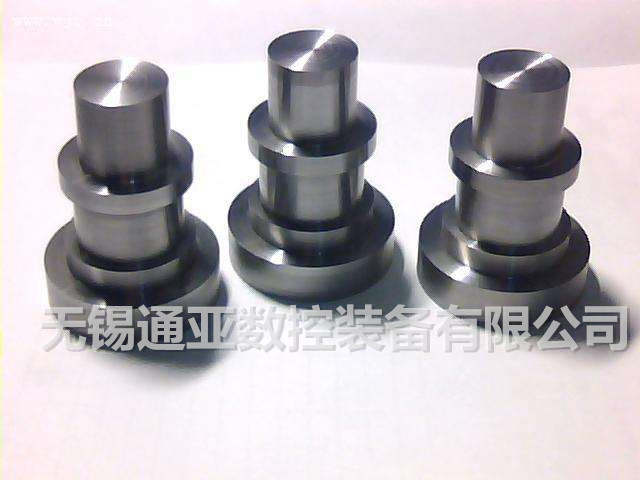

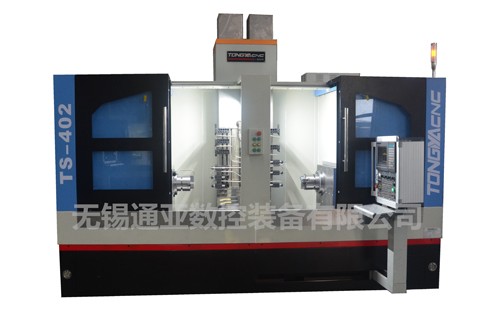

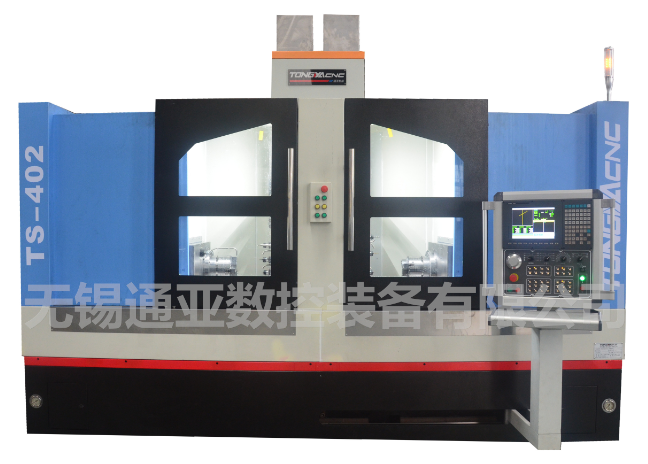

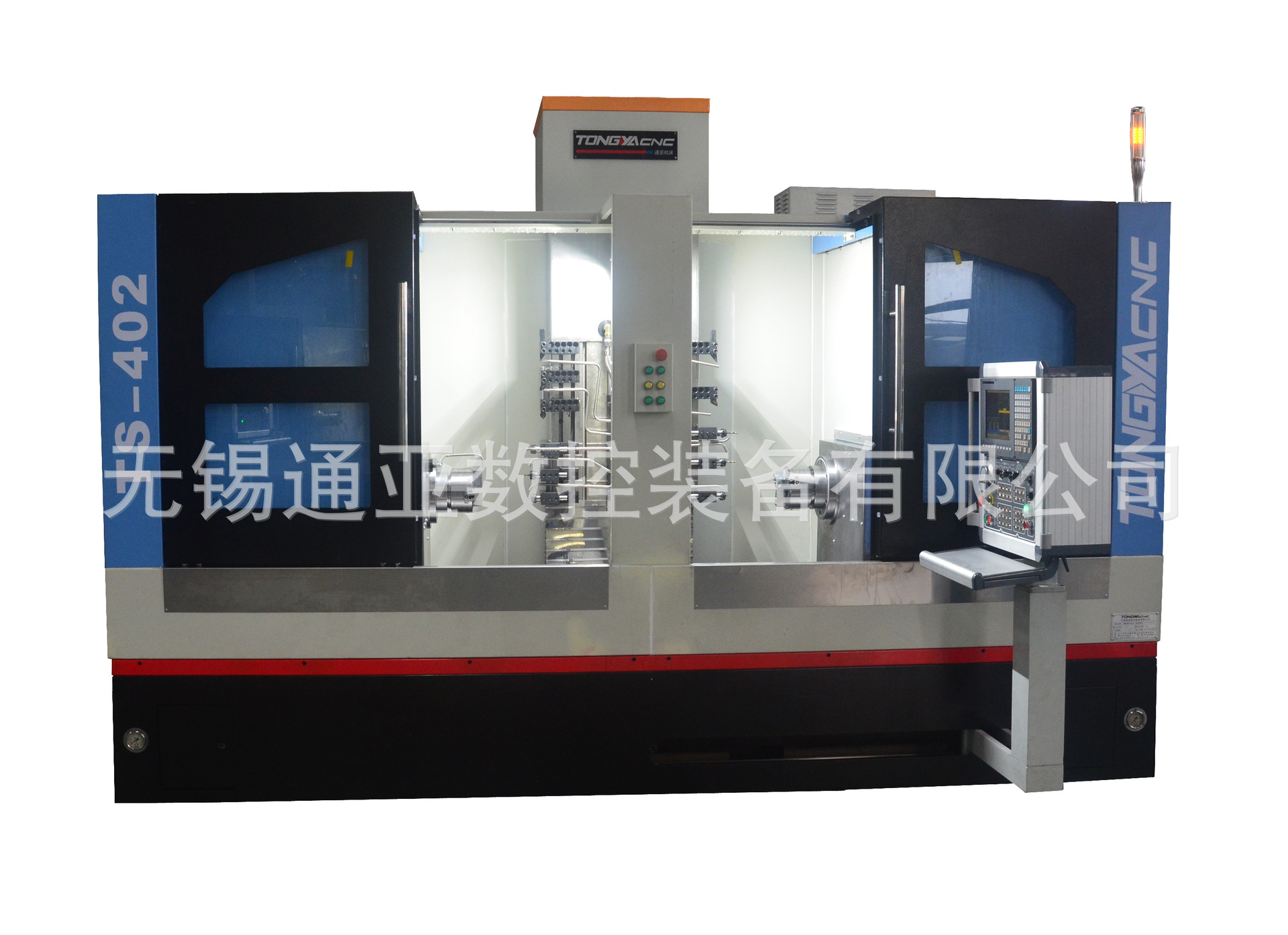

TS-402立式雙主軸雙排刀數控車銑復合機床是我公司針對小型零件加工而研發的新型數控車銑復合機床，該機床工件采用一主軸裝夾，二主軸對接，雙排刀進刀加工，一主軸工序和二主軸工序可同時工作，一主軸裝料時不影響二主軸加工，二主軸卸料時不影響一主軸加工，減少了一般小型零件人工調頭二次裝夾工序，可有效降低人工成本。

機床主要特點：

二、產品特點：

◇優質樹脂砂鑄件，蜂巢式結構，經二次時效處理，清除內應力保證長久不變形。

◇采用先進的三維有限元分析處理，保證機體的穩定性和可靠性。

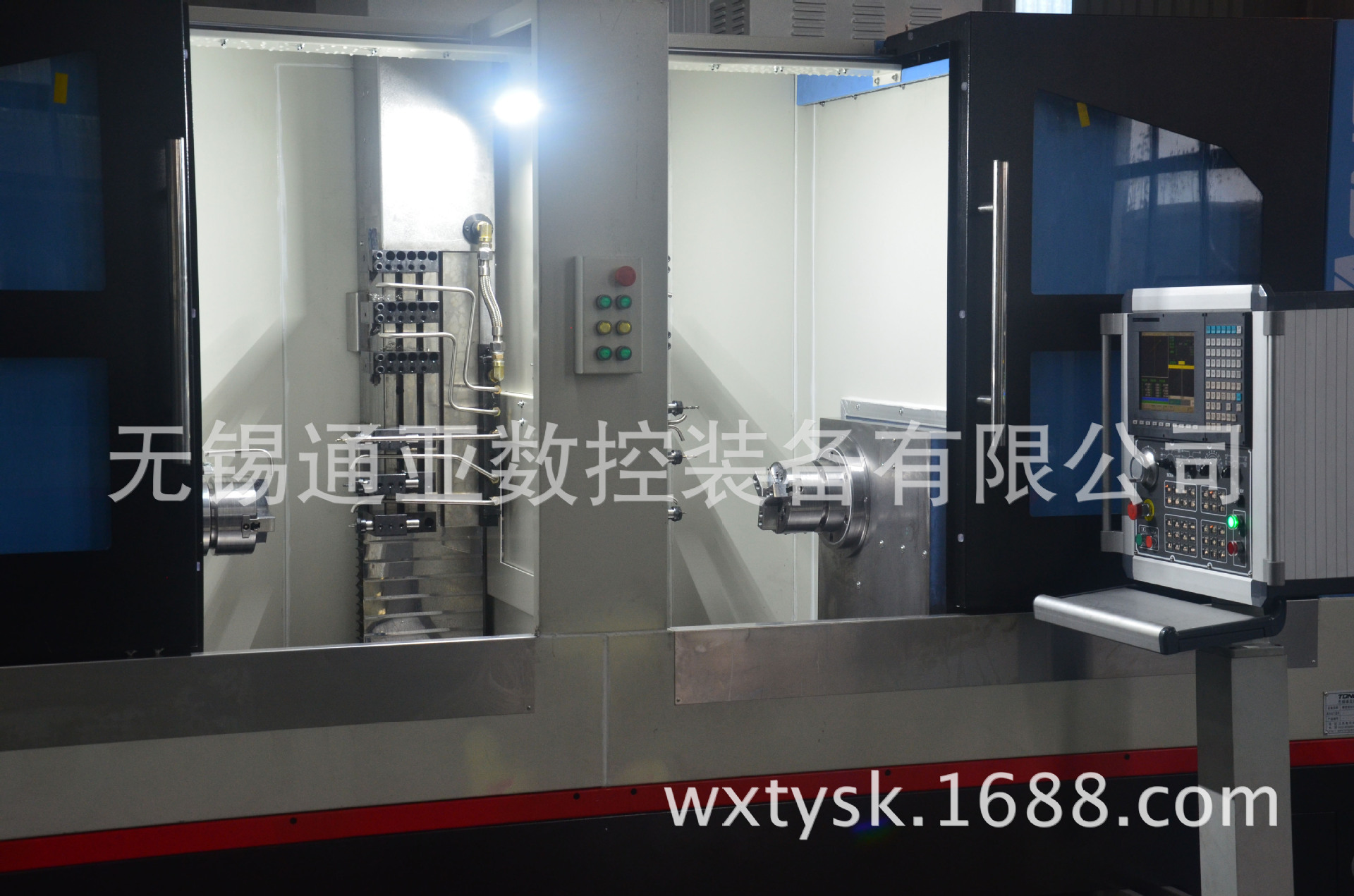

◇雙主軸雙排刀左右兩邊可同時工作，一機相當于兩臺機的工作效率。

◇機床采用排刀式，換刀精度穩定、結構經濟性高，可拓展動力頭實現車銑復合加工。

◇雙主軸采用伺服電主軸，轉速高、精度準，噪音低。

◇采用臺灣精密級直線導軌和滾珠絲桿副，滾珠絲桿均經過預拉伸，提高剛性的同時減少機床冷、熱機對加工精度的影響。

◇導軌潤滑采用容積分配器搭配注油，定時定量供給絲桿、導軌所需用油，減少潤滑油的浪費，避免環境污染。

◇拖板立式布置及大容量排屑口對鐵屑收集提供了更為理想的解決方案，排屑機可選擇側排屑或后排屑，便于車間布置。

◇采用兩套高壓大流量水冷系統，刀座噴水，具有斷屑功能，防止主軸接料卡屑。

技術參數項目參數 備注
加工能力大回轉直徑 Φ500mm
大加工直徑盤類/軸類 Φ360/Φ100mm
大加工長度 200mm
X1/X2/Z1/Z2軸 X1/X2軸行程(工作行程) 1100mm
Z1/Z2軸行程 400mm
快移速度 X1/X2 20m/min
Z1/Z2 20m/min
定位精度 X1/X2 ±0.005mm
Z1/Z2 ±0.005mm
重復定位精度 X1/X2軸 ±0.003mm
Z1/Z2軸 ±0.003mm
小進給單位 X1/X2/Z1/Z2 0.001㎜
C軸定位精度 0.018°
重復定位精度 0.006°
反向間隙 0.003°
伺服電主軸主軸高轉速 5000rpm
主軸端部形式 A2-5
夾具形式 6寸三爪卡盤
主軸跳動 0.003mm
刀具系統 換刀形式排刀
大刀具容量 14把
外圓刀具尺寸 20×20mm
鏜刀直徑 Φ20mm
液壓系統 公稱壓力 4MPa
容量 60L
油泵電機功率 1.5Kw
冷卻系統 冷卻電機功率 2.2kw
水箱容積 400L
機床重量約5500Kg
外形尺寸(長X寬X高）約3600 X 1500 X 2900mm
