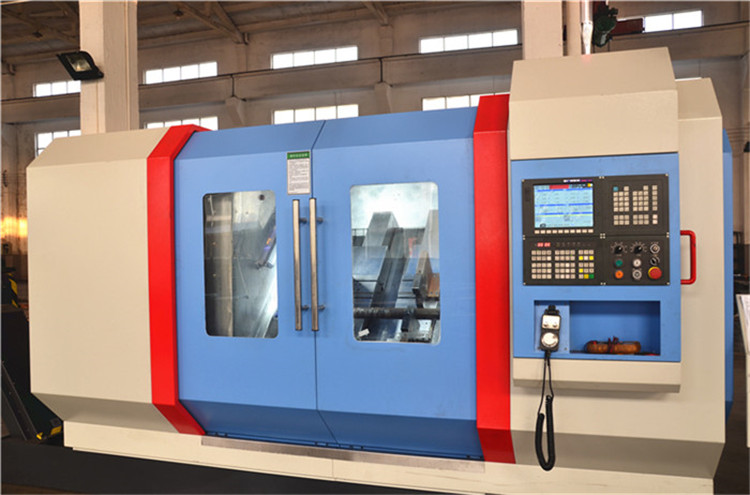

FDX120臥式斜床身銑端面打中心孔機床

FDX120-1000/FDX120-1500/FDX120-1800

產品介紹 整機質保一年終身售后

本系列銑平面鉆中心孔機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。主要針對直徑?120以下，長度1800mm以內的中大型軸類零件加工而設計，改機床采用整機整體斜床身結構，與平床身相比具有上料高度低，距離近，排屑更順暢等優點。

產品特點：

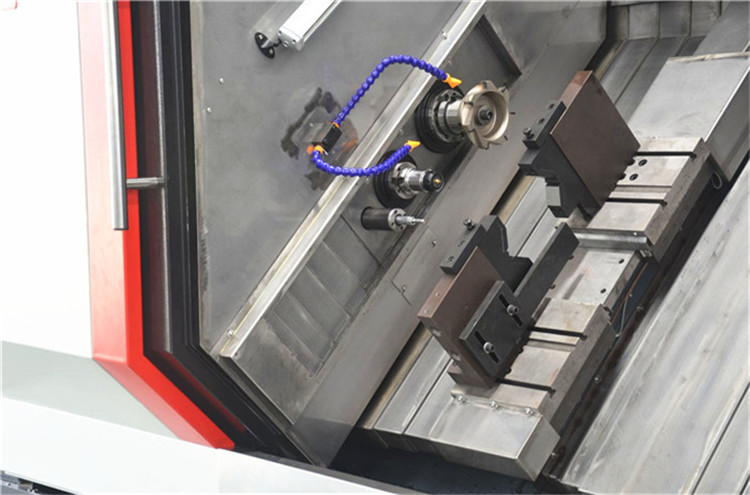

1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。

2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。

3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。

4.四軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。

5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。

6.標配履帶式排屑機，可選擇后排或側排

7.上料高度低、距離近、排屑順暢、操作方便。

8.選配功能：套車外圓、倒角、鉆孔、攻絲等。

FDX120四軸斜式銑端面鉆中心孔機床技術規格參數

項目	單位	TDX120-1000	TDX120-1500	TDX120-1800
加工直徑范圍	mm	20-120	20-120	20-120
加工長度范圍	mm	200-1000	300-1500	500-1800
大銑削量	mm	5	5	5
中心鉆直徑范圍	mm	A2.5-B10	A2.5-B10	A2.5-B10
銑軸轉速	r/min	300-600	300-600	300-600
鉆軸轉速	r/min	700-1500	700-1500	700-1500
主電機功率	kw	7.5	7.5	7.5
外形尺寸	mm	380015601720	410015601720	440015601720
機床重量	kg	7200	7800	8300

選配功能參數

大套車直徑	mm	100	100	100
大套車長度	mm	40	40	40
剛性攻牙	mm	M24	M24	M24

機床工作精度

銑削長度一致性誤差	mm	±0.05	±0.05	±0.05
中心孔深度一致性	mm	≤0.03	≤0.03	≤0.03
端面對中心孔跳動	mm	≤0.03	≤0.03	≤0.03
中心孔表面粗糙度	Ra	1.6	1.6	1.6
