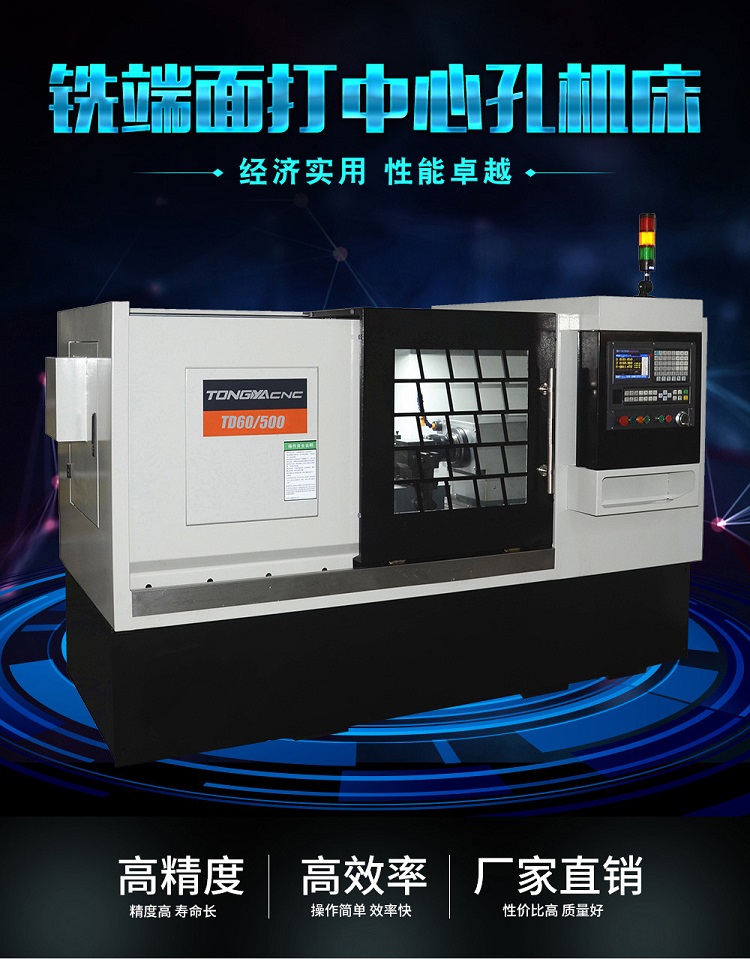

TD60小型銑端面打中心孔機床

 銑端面打中心孔機床 銑端面鉆中心孔機床 平頭打孔機床

TD66-400/TD60-500



產品介紹    整機質保一年 終身售后

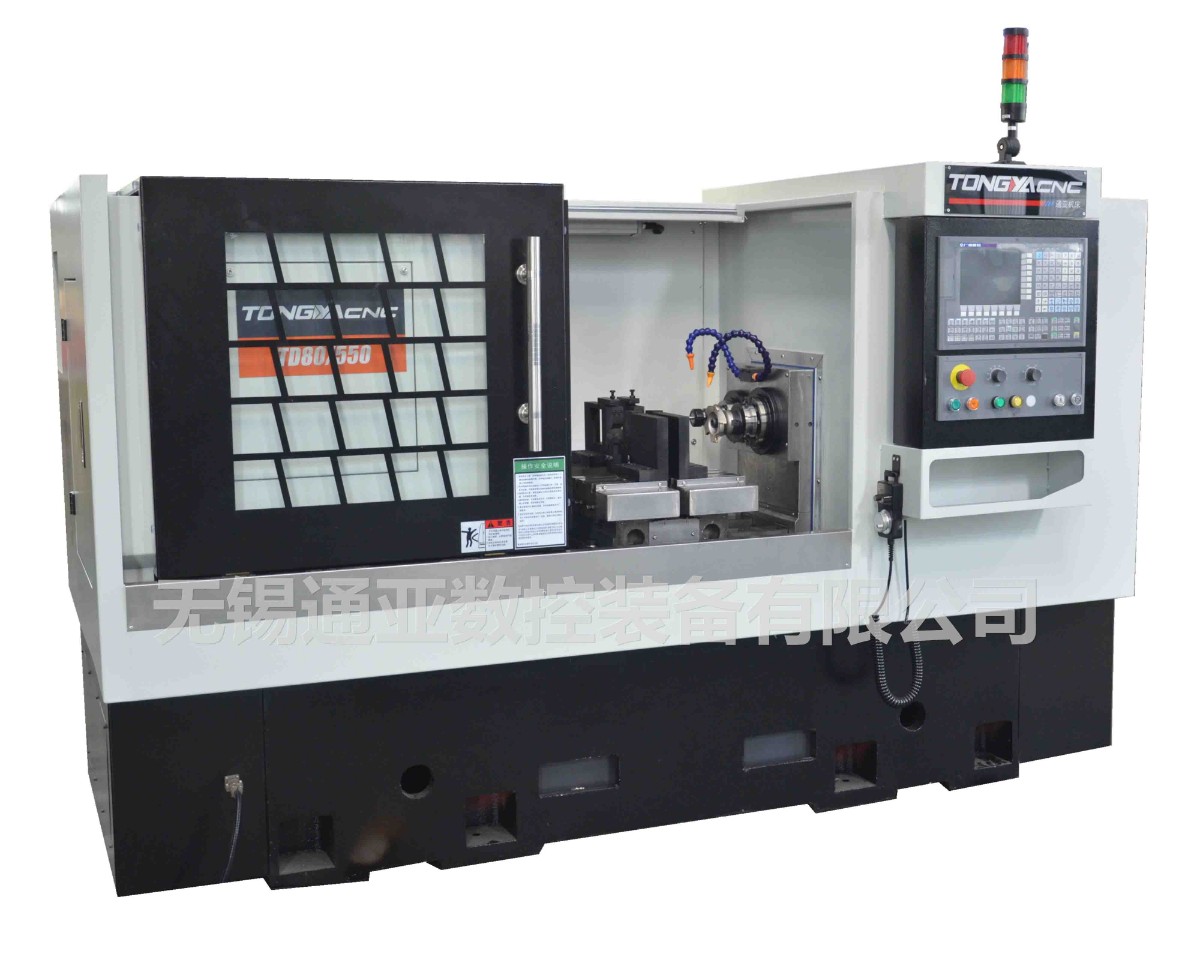

TD60臥式平床身銑端面打中心孔機床/銑打機，本系列機床以經濟實用節省占地空間為主，針對直徑?60mm及以下，長度500mm以內的中小型軸類零件加工而設計，該系列機床采用對置的銑，鉆復合單主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓及倒角加工，具有加工效率高、性能穩定、經濟性強、實用性靈活、操作方便等特點。

本系列機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀 具組合，可對工件進行套車外圓、倒角、鉆孔、等加工。

產品特點：

◇高標號鑄造機身，經回火、時效處理，精度穩定、抗振性強

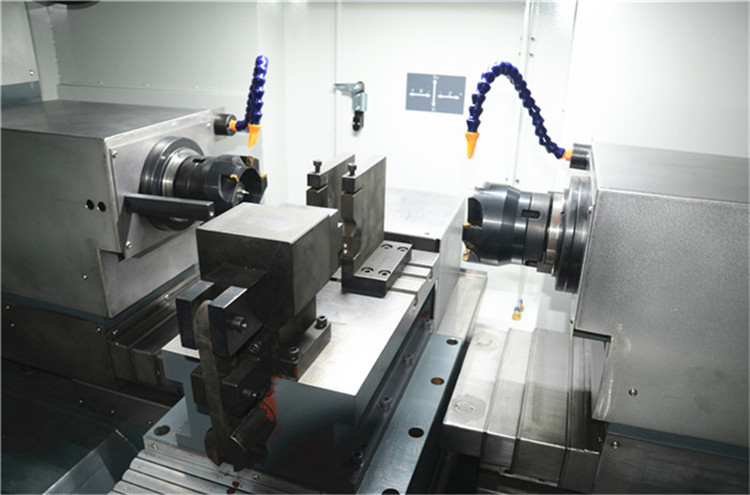

◇采用油壓自定心虎鉗夾持力強，性能穩定，調整方便。

◇高剛性矩形滑臺，導軌面貼塑處理，導軌截面寬度70mm，雙螺姆滾珠絲桿傳動，定位精準高

◇三軸伺服控制系統，定位準確，外置手輪操作簡單、調整方便

◇一次裝夾兩端同時加工，中心孔同軸度精度高，產品加工精度一致性好

◇采用雙電子電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高壽命

◇全不銹鋼內防有效將加工區域隔離，保護電機等電器元件便于機床清理及維護保養



◇選配功能：套車外圓、倒角、鉆孔等



TD60臥式平體銑端面打中心孔機床技術規格參數

項目	單位	TD60-400	TD60-500
加工直徑范圍	mm	10-65	10-65
加工長度范圍	mm	100-400	150-500
大銑削量	mm	4	4
中心鉆直徑范圍	mm	A2.5-B4	A2.5-B4
主軸轉速	r/min	500-2000	500-200
主電機功率	kw	3	3
外形尺寸	mm	2150*1180*1560	2150*1180*1560
機床重量	kg	3200	3300



選配功能參數

大套車直徑	mm	60	60
大套車長度	mm	25	25



機床工作精度

銑削長度一致性誤差	mm	±0.05	±0.05
中心孔深度一致性	mm	≤0.03	≤0.03
端面對中心孔跳動	mm	≤0.03	≤0.03
中心孔表面粗糙度	Ra	1.6	1.6

可根據客戶需求定制各種型號及加工范圍



選型須知

銑端面打中心孔機床通常是以加工直徑范圍和長度范圍來選擇機型。因軸類零件有凸輪軸、曲軸、電機軸、螺桿軸它以及異形叉軸等各種各樣的形式；為了滿足不同客戶的需求，使機床更具實用性、方便性、經濟型、我們開發設計了多款結構形式，多個產品系列的銑打機產品，其結構形式有：平床身銑打機、斜床身銑打機、立式銑打機三大結構形式；可滿足直徑300mm,長度4米的軸類零件加工，功能涵蓋：銑端面、鉆中心孔、套車外圓、倒角、鉆深孔、攻絲等多種功能形式的加工。根據不同軸類的產品，我們擁有經驗豐富的技術團隊以及成熟的解決方案，包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。

對于標準的軸類產品（如：電機軸 直軸 臺階軸），客戶可根據參數表選擇合適的機型。對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。



售后服務：

產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。

設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。

廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。

設備保修期為設備終驗收之日起一年。



設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
