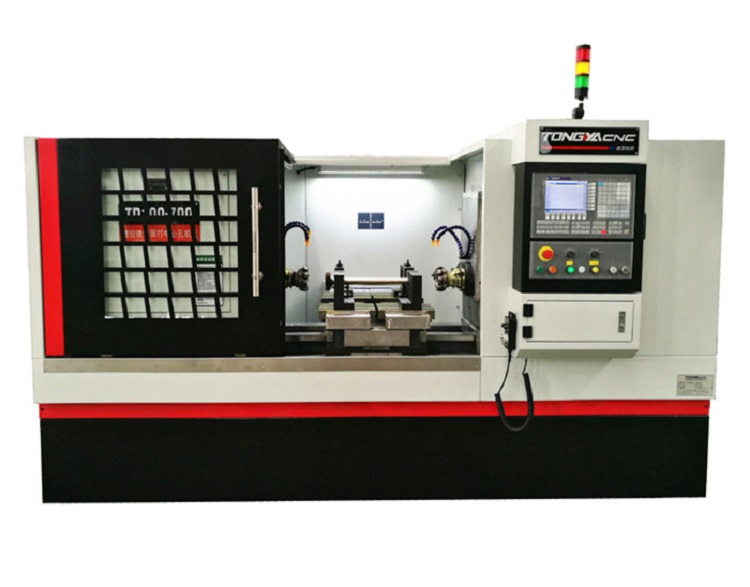

TD100三軸重型銑端面打中心孔機床



TD100-700/TD100-800/TD100-950



產品介紹       整機質保一年 終身售后

TD100三軸臥式平床身系列銑端面打中心孔機床/銑打機，本系列機床是針對直徑?10～?100mm及以下，長度150～1000mm以內的中小型軸類零件加工而設計，該系列機床采用對置的銑，鉆分離的雙主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓加工，特殊指定的配置可加工M20以下的螺紋孔，該系列機床具有加工范圍廣，精度穩定，效率高，剛性強，功能齊全，操作方便等優點。

本系列機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀 具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。

產品特點：

◇高標號鑄造機身，經回火、時效處理，精度穩定、抗振性強

◇采用油壓自定心虎鉗夾持力強，具備中心微調功能，使用方便

◇高剛性大規格矩形滑臺，導軌面貼塑處理，配備大直徑滾珠絲桿，剛性高、壽命長

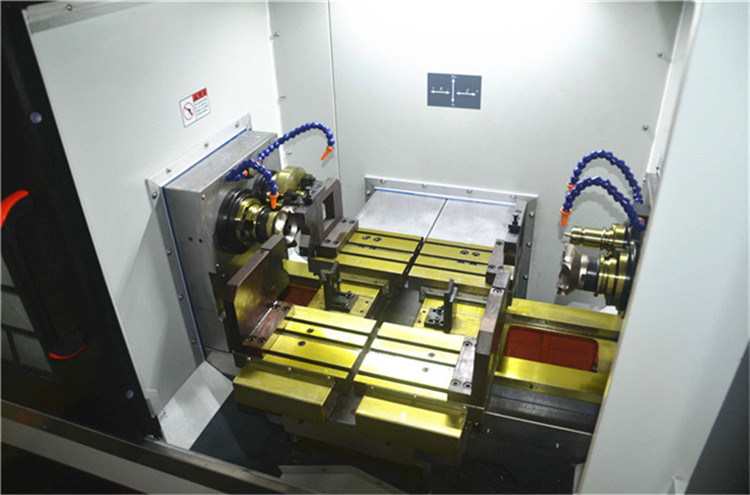

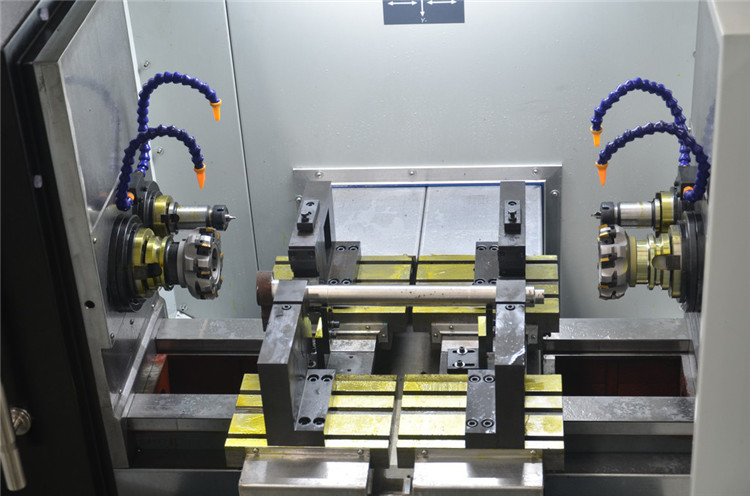

◇采用銑、鉆主軸分離的雙主軸設計，結構合理，便于對刀及調整

◇全伺服控制系統，定位準確，外置手輪操作簡單、調整方便

◇一次裝夾兩端同時加工，中心孔同軸度精度高，產品加工精度一致性好

◇采用雙電子電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高壽命

◇大流量高壓冷卻，開式排屑口排屑順暢。

◇全不銹鋼內防有效將加工區域隔離，保護電機等電器元件便于機床清理及維護保養]



◇選配功能：套車外圓、倒角、鉆孔、攻絲等



TD100臥式平體銑端面打中心孔機床技術規格參數

項目	單位	TD100-700	TD100-800	TD100-950
加工直徑范圍	mm	10-100	10-100	10-100
加工長度范圍	mm	150-700	200-800	400-950
大銑削量	mm	5	5	5
中心鉆直徑范圍	mm	A2.5-B10	A2.5-B10	A2.5-B10
銑軸轉速	r/min	300-600	300-600	300-600
鉆軸轉速	r/min	700-1500	700-1500	700-1500
主電機功率	kw	5.5	5.5	5..5
外形尺寸	mm	3000*1560*1700	3150*1560*1700	3300*1560*1700
機床重量	kg	6200	6300	6500



選配功能參數

大套車直徑	mm	90	90	90
大套車長度	mm	30	30	30
剛性攻牙	mm	M20	M20	M20



機床工作精度

銑削長度一致性誤差	mm	±0.05	±0.05	±0.05
中心孔深度一致性	mm	≤0.03	≤0.03	≤0.03
端面對中心孔跳動	mm	≤0.03	≤0.03	≤0.03
中心孔表面粗糙度	Ra	1.6	1.6	1.6



 可根據客戶需求定制各種型號及加工范圍

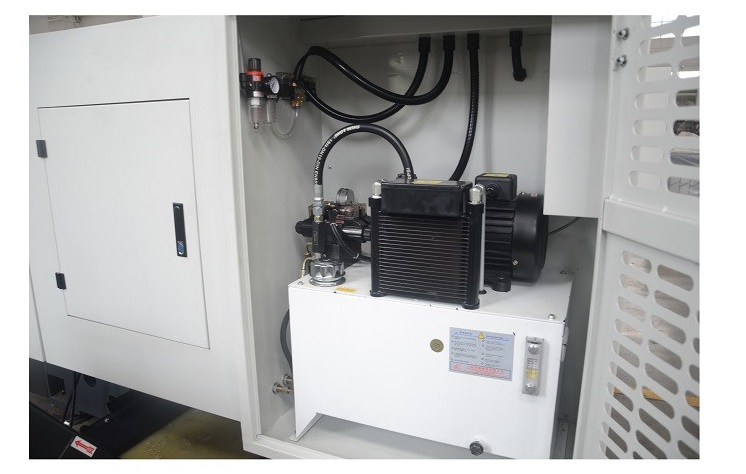

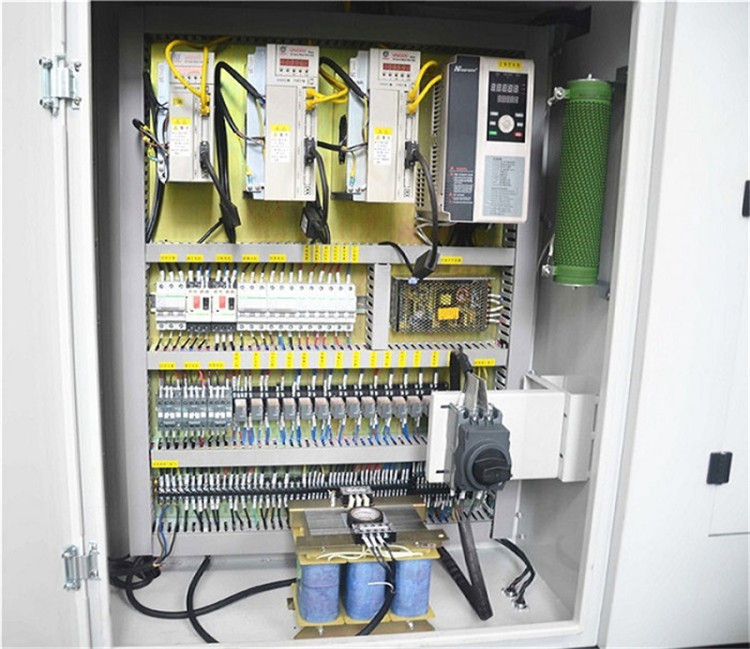

機床內部機構



售后服務：

產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。

設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。

廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。

設備保修期為設備終驗收之日起一年。

設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
