TD100三軸重型銑端面打中心孔機床
TD100-700/TD100-800/TD100-950
產品介紹 整機質保一年 終身售后
TD100三軸臥式平床身系列銑端面打中心孔機床/銑打機，本系列機床是針對直徑∅10～∅100mm及以下，長度150～1000mm以?xún)?nèi)的中小型軸類零件加工而設計，該系列機床采用對置的銑，鉆分離的雙主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓加工，特殊指定的配置可加工M20以下的螺紋孔，該系列機床具有加工范圍廣，精度穩定，效率高，剛性強，功能齊全，操作方便等優點。
本系列機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀 具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。
產品特點：
◇高標號鑄造機身，經回火、時效處理，精度穩定、抗振性強

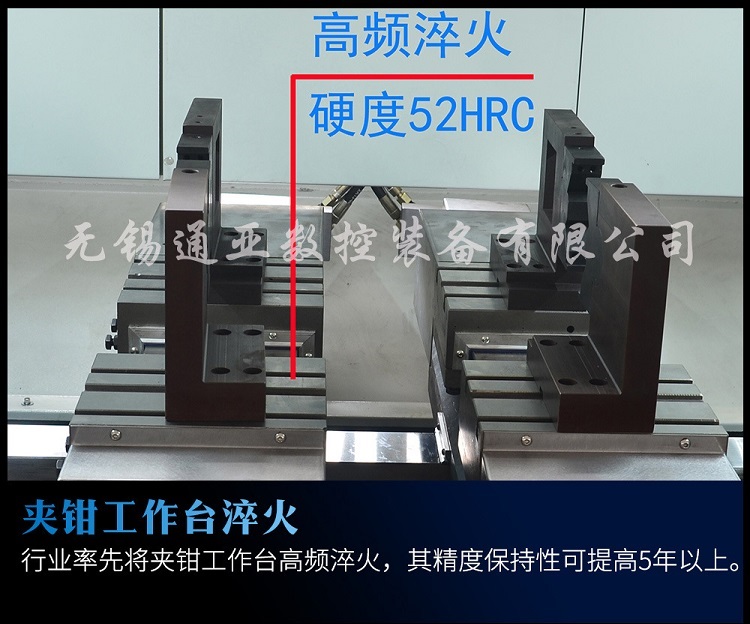

◇采用油壓自定心虎鉗夾持力強，具備中心微調功能，使用方便
◇高剛性大規格矩形滑臺，導軌面貼塑處理，配備大直徑滾珠絲桿，剛性高、壽命長
◇采用銑、鉆主軸分離的雙主軸設計，結構合理，便于對刀及調整
◇全伺服控制系統，定位準確，外置手輪操作簡單、調整方便
◇一次裝夾兩端同時加工，中心孔同軸度精度高，產品加工精度一致性好

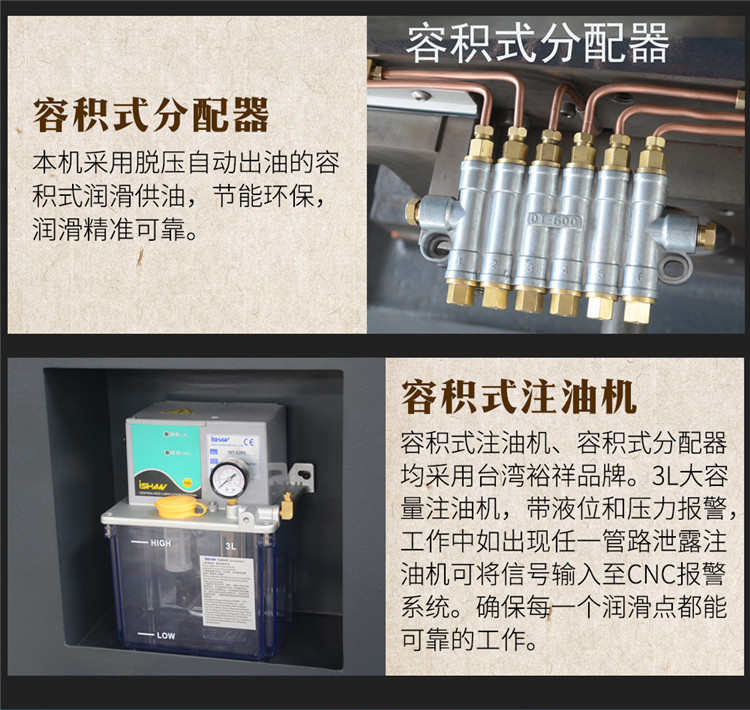

◇采用雙電子電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高壽命
◇大流量高壓冷卻，開式排屑口排屑順暢。
◇全不銹鋼內防有效將加工區域隔離，保護電機等電器元件便于機床清理及維護保養]
◇選配功能：套車外圓、倒角、鉆孔、攻絲等
TD100臥式平體銑端面打中心孔機床技術規格參數
|
項目 |
單位 |
TD100-700 |
TD100-800 |
TD100-950 |
|
加工直徑范圍 |
mm |
10-100 |
10-100 |
10-100 |
|
加工長度范圍 |
mm |
150-700 |
200-800 |
400-950 |
|
最大銑削量 |
mm |
5 |
5 |
5 |
|
中心鉆直徑范圍 |
mm |
A2.5-B10 |
A2.5-B10 |
A2.5-B10 |
|
銑軸轉速 |
r/min |
300-600 |
300-600 |
300-600 |
|
鉆軸轉速 |
r/min |
700-1500 |
700-1500 |
700-1500 |
|
主電機功率 |
kw |
5.5 |
5.5 |
5..5 |
|
外形尺寸 |
mm |
3000*1560*1700 |
3150*1560*1700 |
3300*1560*1700 |
|
機床重量 |
kg |
6200 |
6300 |
6500 |
選配功能參數
|
最大套車直徑 |
mm |
90 |
90 |
90 |
|
最大套車長度 |
mm |
30 |
30 |
30 |
|
剛性攻牙 |
mm |
M20 |
M20 |
M20 |
機床工作精度
|
銑削長度一致性誤差 |
mm |
±0.05 |
±0.05 |
±0.05 |
|
中心孔深度一致性 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
端面對中心孔跳動 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
中心孔表面粗糙度 |
Ra |
1.6 |
1.6 |
1.6 |
可根據客戶需求定制各種型號及加工范圍
機床內部機構

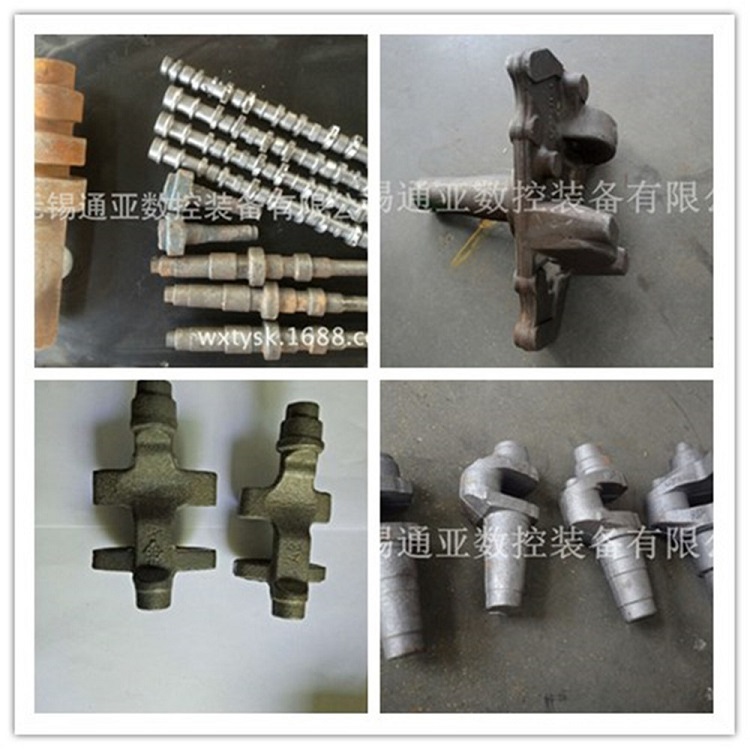

加工產品圖片

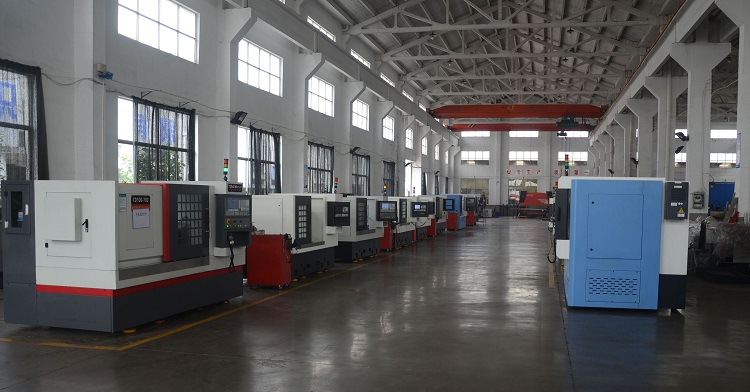

公司介紹：
無錫通亞數控裝備有限公司坐落于風景秀麗的太湖之濱—無錫通亞是一家集機床研發設計、銷售、服務為一體的綜合性企業。依托專業的機床研發和制造技術以及先進的制造工藝，可提供高品質、高性能的數控機床及專用機床。公司以：數控銑端面打中心孔機床、數控雙頭車、加工中心、專用機床訂制以及自動化改造為主要業務。公司專注于專用數控機床研發制造，擁有近15年的研發制造經驗，成功研發多種系列銑端面打中心孔機床、專用數控機床、數控雙頭車等其它專用機床；其中銑端面打中心孔機床通過不斷創新已申請二十項轉利。我們以“專業服務，信譽至上，合作共贏”為經營理念，以客戶需求為方向，提供優質產品為目標，不斷提高技術水平和服務質量，為客戶提供全面優質的服務。
公司主營產品銑端面打中心孔機床銷售遍布全國（上海、江蘇、浙江、山東、河南、福建、廣東、重慶、湖南、湖北、江西、河北、天津、遼寧、吉林、山西、陜西、內蒙）十幾個省份和地區。公司專業的技術研發團隊，對產品不斷的開發和創新，不論是機床性能，防護、外形和服務上在同行業中居于先進水平；包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。
對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。
售后服務：
產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。
設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。
廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。
設備保修期為設備終驗收之日起一年。
設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
