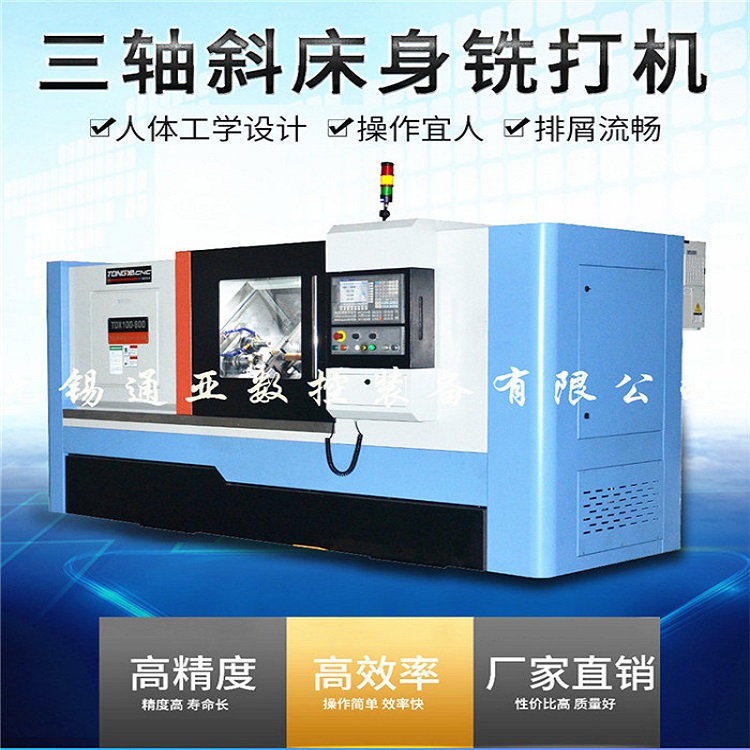

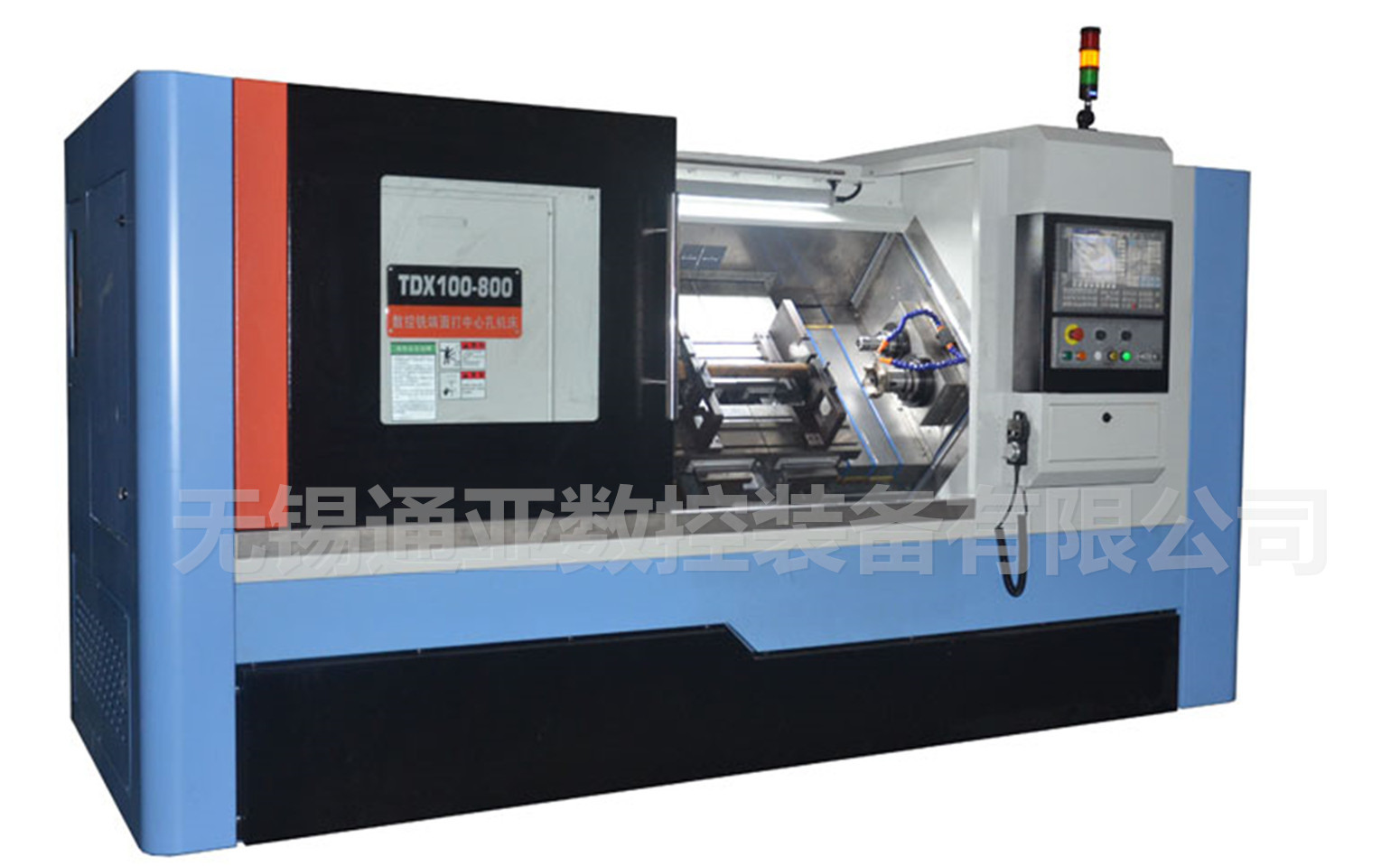

TDX100臥式斜床身銑端面打中心孔機床

TDX100-600/TDX100-800/TDX100-900



產品介紹

本系列銑端面打中心孔機床適用于桁架機械手上下料采用的是整體30度結構，這樣可以盡可能的使機械手裝卸更大直徑的工件，同時保持良好的排屑性能，同時該銑端面打中心孔機床剛性強，精度高、效率高?？膳渥詣踊瘷C械手也可人工上下料。

TDX100斜床身銑端面打中心孔機床有矩形硬軌和大規格滾柱直線導軌兩種配置，矩形硬軌的優點是承載力強，切屑抗震性能高，適合大吃刀量銑削加工。直線導軌的配置適用于精密切削加工，其缺點是切削抗震性比矩形硬軌略低，但對于吃刀量不大的軸類零件選擇直線導軌可提高機床精度持久性，用戶可根據自身需求靈活選配。

產品特點：

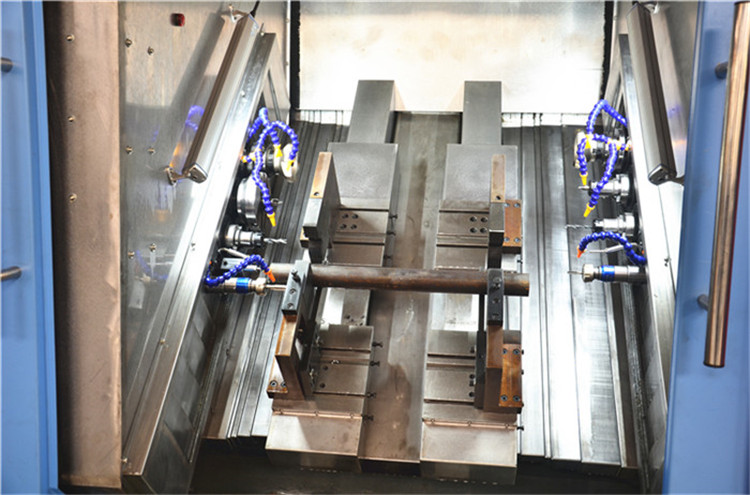

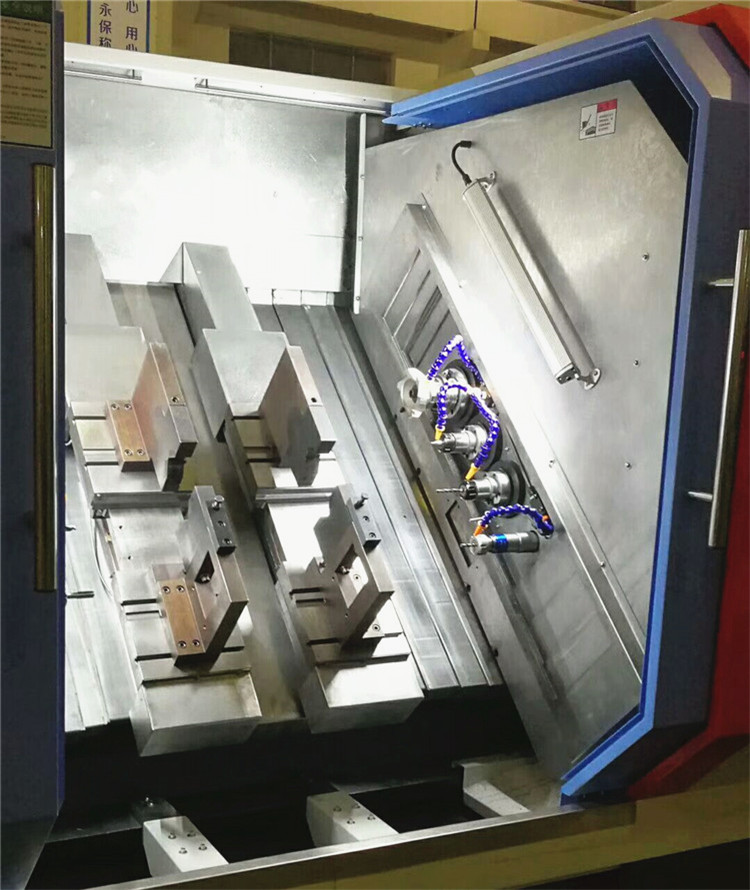

1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。

2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。

3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。

4.三軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。

5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。

6.標配履帶式排屑機，可選擇后排或側排

7.上料高度低、距離近、排屑順暢、操作方便。



8.選配功能：套車外圓、倒角、鉆孔、攻絲等。



TDX100臥式斜床身銑端面打中心孔機床技術規格參數

項目	單位	TDX100-600	TDX100-800	TDX100-900
加工直徑范圍	mm	20-100	20-100	20-100
加工長度范圍	mm	100-600	200-800	400-900
大銑削量	mm	5	5	5
中心鉆直徑范圍	mm	A2.5-B10	A2.5-B10	A2.5-B10
銑軸轉速	r/min	300-600	300-600	300-600
鉆軸轉速	r/min	700-1500	700-1500	700-1500
主電機功率	kw	5.5	5.5	5.5
外形尺寸	mm	3000*1560*1700	3000*1560*1700	3000*1560*1700
機床重量	kg	5800	6200	6500



選配功能參數

大套車直徑	mm	90	90	90
大套車長度	mm	30	30	30
剛性攻牙	mm	M20	M20	M20



機床工作精度



銑削長度一致性誤差	mm	±0.05	±0.05	±0.05
中心孔深度一致性	mm	≤0.03	≤0.03	≤0.03
端面對中心孔跳動	mm	≤0.03	≤0.03	≤0.03
中心孔表面粗糙度	Ra	1.6	1.6	1.6

整機質保一年 終身售后    可根據客戶需求定制各種型號及加工范圍

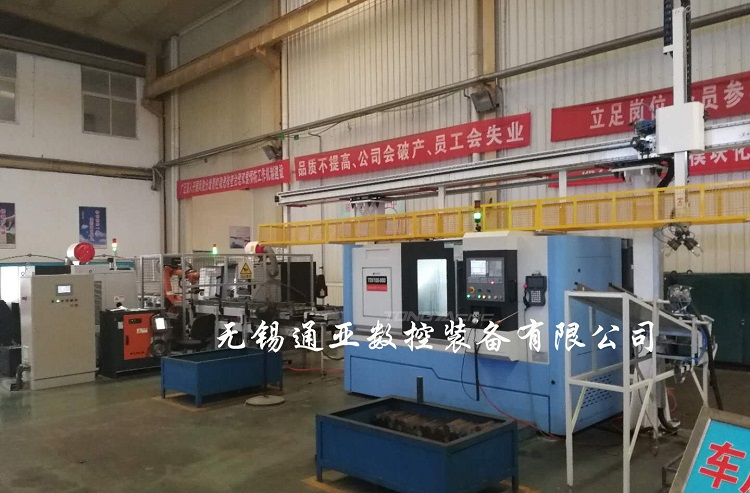

兩端面同時銑面，鉆孔加工，效率高，精度高，配備行架機械手，節省人力，減少開支，提高產能。

采用不同刀具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。

斜式銑打機,銑端面打中心孔機床 打中心孔專用機床

公司介紹：

無錫通亞數控裝備有限公司坐落于風景秀麗的太湖之濱—無錫通亞是一家集機床研發設計、銷售、服務為一體的綜合性企業。依托專業的機床研發和制造技術以及先進的制造工藝，可提供高品質、高性能的數控機床及專用機床。公司以：數控銑端面打中心孔機床、數控雙頭車、加工中心、專用機床訂制以及自動化改造為主要業務。公司專注于專用數控機床研發制造，擁有近15年的研發制造經驗，成功研發多種系列銑端面打中心孔機床、專用數控機床、數控雙頭車等其它專用機床；其中銑端面打中心孔機床通過不斷創新已申請二十項轉利。我們以“專業服務，信譽至上，合作共贏”為經營理念，以客戶需求為方向，提供優質產品為目標，不斷提高技術水平和服務質量，為客戶提供優質的服務。

公司主營產品銑端面打中心孔機床銷售遍布全國（上海、江蘇、浙江、山東、河南、福建、廣東、重慶、湖南、湖北、江西、河北、天津、遼寧、吉林、山西、陜西、內蒙）十幾個省份和地區。公司專業的技術研發團隊，對產品不斷的開發和創新，不論是機床性能，防護、外形和服務上在同行業中居于先進水平；包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。

對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。

選型須知

銑端面打中心孔機床通常是以加工直徑范圍和長度范圍來選擇機型。因軸類零件有凸輪軸、曲軸、電機軸、螺桿軸它以及異形叉軸等各種各樣的形式；為了滿足不同客戶的需求，使機床更具實用性、方便性、經濟型、我們開發設計了多款結構形式，多個產品系列的銑打機產品，其結構形式有：平床身銑打機、斜床身銑打機、立式銑打機三大結構形式；可滿足直徑300mm,長度4米的軸類零件加工，功能涵蓋：銑端面、鉆中心孔、套車外圓、倒角、鉆深孔、攻絲等多種功能形式的加工。根據不同軸類的產品，我們擁有經驗豐富的技術團隊以及成熟的解決方案，包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。

對于標準的軸類產品（如：電機軸 直軸 臺階軸），客戶可根據參數表選擇合適的機型。對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。



售后服務：

產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。

設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。

廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。

設備保修期為設備終驗收之日起一年。

設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
