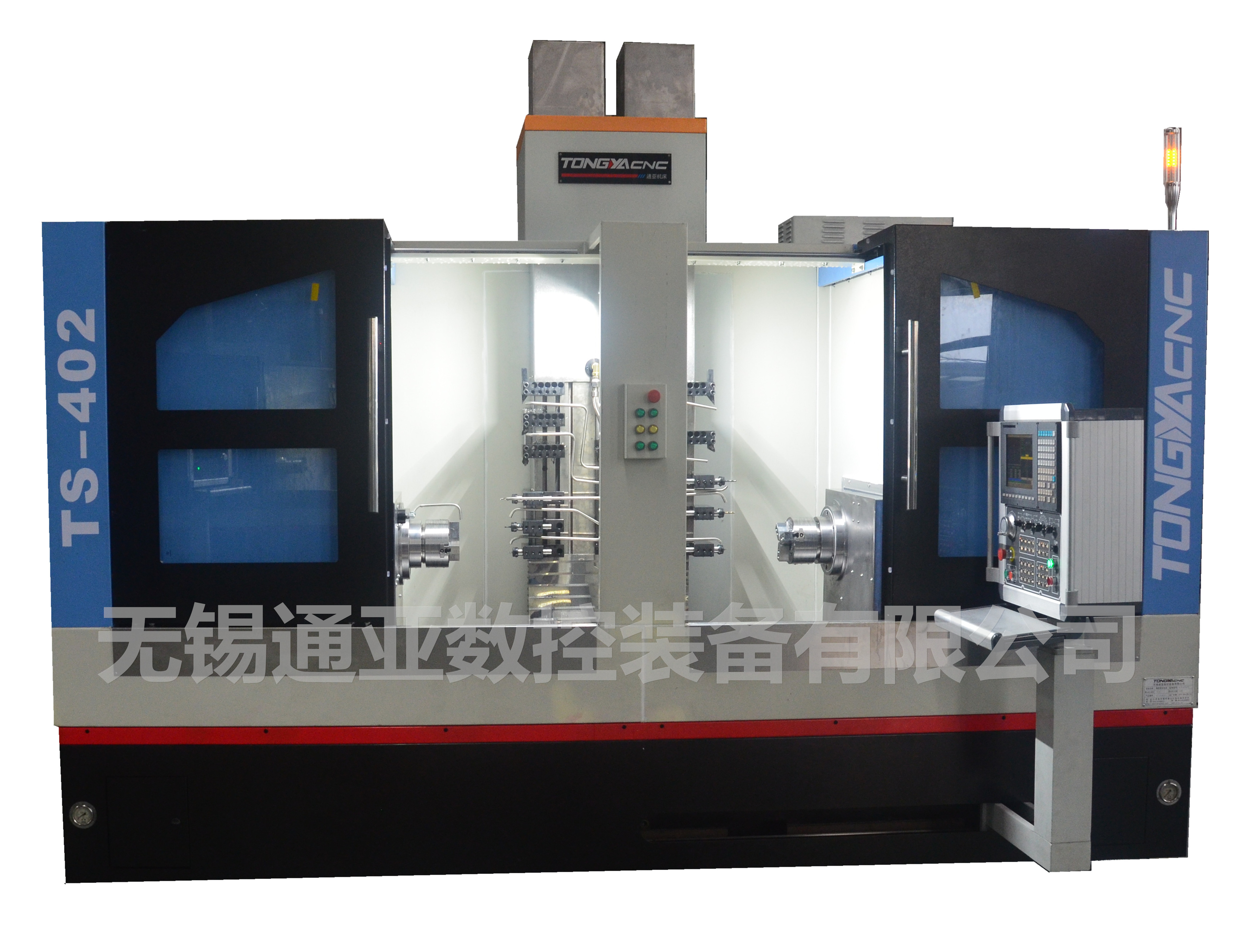

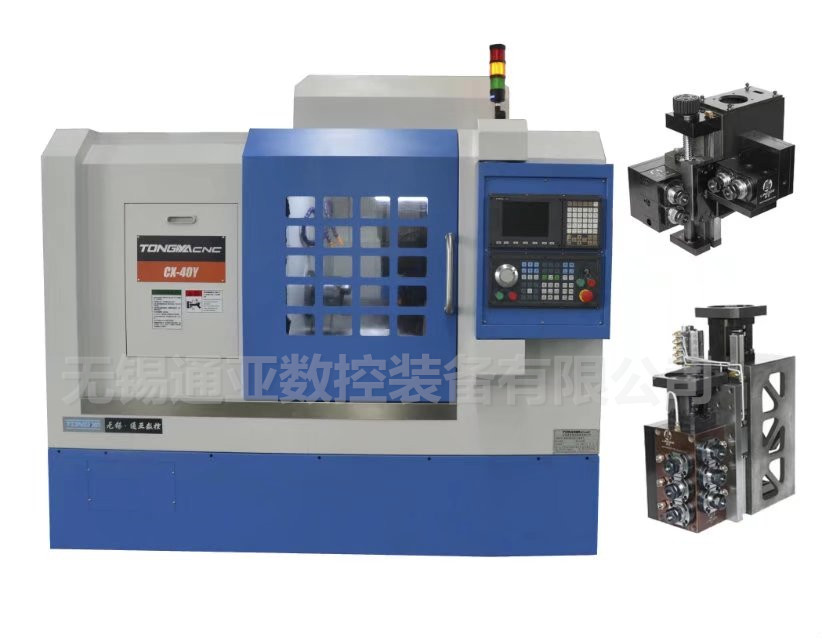

TS-402立式雙主軸雙排刀數控車銑復合機床是我公司針對小型零件高效加工而研發的新型數控車銑復合機床，該機床工件采用第一主軸裝夾，第二主軸對接，雙排刀進刀加工，第一主軸工序和第二主軸工序可同時工作，第一主軸裝料時不影響第二主軸加工，第二主軸卸料時不影響第一主軸加工，減少了一般小型零件人工調頭二次裝夾工序，可有效降低人工成本。
技術參數項目 參數 備注
加工能力 最大回轉直徑 Φ500mm
最大加工直徑 盤類/軸類 Φ360/Φ100mm
最大加工長度 200mm
X1/X2/Z1/Z2軸 X1/X2軸行程(工作行程) 1100mm
Z1/Z2軸行程 400mm
快移速度 X1/X2 20m/min
Z1/Z2 20m/min
定位精度 X1/X2 ±0.005mm
Z1/Z2 ±0.005mm
重復定位精度 X1/X2軸 ±0.003mm
Z1/Z2軸 ±0.003mm
最小進給單位 X1/X2/Z1/Z2 0.001㎜
C軸 定位精度 0.018°
重復定位精度 0.006°
反向間隙 0.003°
伺服電主軸 主軸最高轉速 5000rpm
主軸端部形式 A2-5
夾具形式 6寸三爪卡盤
主軸跳動 0.003mm
刀具系統 換刀形式 排刀
最大刀具容量 14把
外圓刀具尺寸 20×20mm
鏜刀直徑 Φ20mm
液壓系統 公稱壓力 4MPa
容量 60L
油泵電機功率 1.5Kw
冷卻系統 冷卻電機功率 2.2kw
水箱容積 400L
機床重量 約5500Kg
外形尺寸(長X寬X高） 約3600 X 1500 X 2900mm
