大型銑端面打中心孔機床
FD200-1500/FD200-2000/FD200-2500
產品介紹 整機質保一年 終身售后

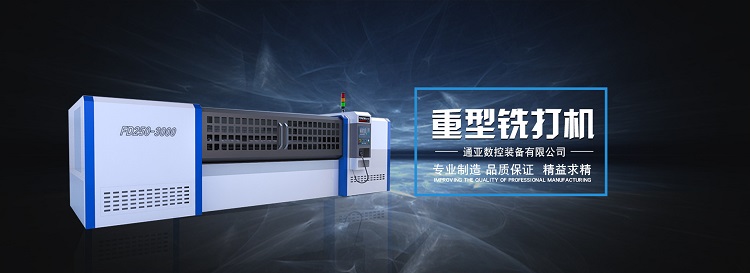

FD200-2500臥式大型銑端面打中心孔機床/銑打機，主要是針對∅200及以下，長度2500mm以內的中大型軸類零件加工而設計，采用對置的銑，鉆分離的雙主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓加工，特殊指定的配置可加工M40以下的螺紋孔，該系列機床具有加工范圍廣，功能齊全，剛性強，操作方便等優點。
產品特征
1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。
2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。
3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。
4.四軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。
5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。
6.標配履帶式排屑機，可選擇后排或側排。
7.選配功能：套車外圓、倒角、鉆孔、攻絲等。
FD200四軸平體重型銑端面打中心孔機床技術規格參數
|
項目 |
單位 |
FD200-1500 |
FD200-2000 |
FD200-2500 |
|
加工直徑范圍 |
mm |
30-200 |
30-200 |
30-200 |
|
加工長度范圍 |
mm |
300-1500 |
500-2000 |
500-2500 |
|
最大銑削量 |
mm |
5 |
5 |
5 |
|
中心鉆直徑范圍 |
mm |
A2.5-B10 |
A2.5-B10 |
A2.5-B10 |
|
銑軸轉速 |
r/min |
200-400 |
200-400 |
200-400 |
|
鉆軸轉速 |
r/min |
700-1500 |
700-1500 |
700-1500 |
|
主電機功率 |
kw |
7.5 |
7.5 |
7.5 |
|
外形尺寸 |
mm |
3800*1560*1720 |
4100*1560*1720 |
4400*1560*1720 |
|
機床重量 |
kg |
10300 |
10500 |
11000 |
選配功能參數
|
最大套車直徑 |
mm |
140 |
140 |
140 |
|
最大套車長度 |
mm |
50 |
50 |
50 |
|
剛性攻牙 |
mm |
M40 |
M40 |
M40 |
機床工作精度
|
銑削長度一致性誤差 |
mm |
±0.05 |
±0.05 |
±0.05 |
|
中心孔深度一致性 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
端面對中心孔跳動 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
中心孔表面粗糙度 |
Ra |
1.6 |
1.6 |
1.6 |
可根據客戶需求定制各種型號及加工范圍
公司簡介：
無錫通亞數控裝備有限公司坐落于風景秀麗的太湖之濱無錫，公司以銑端面打中心孔機床(簡稱銑打機)為核心業務，擁有近15年的研發制造經驗，通過不斷創新已申請二十多項國 家專 利。目前已涵蓋平床身三軸銑打機、平床身四軸銑打機、斜床身三軸銑打機、斜床身四軸銑打機以及立式銑打機機型全覆蓋，是國內專業的銑打機制造商。
公司通過ISO9001質量管理體系認證，擁有完善的內部質量控制流程，所生產的銑打機產品系列全部為自主研發，其結構、性能和外觀都是精心打造，是銑打機產品中的精品銑打機，目前已為：順德金泰德勝電機、江蘇南方機電股份有限公司、山東泰開集團、福建龍工集團、常工集團、雷勃電氣(岳陽)有限公司、淮海實業集團、中國兵器遼沈集團等國內中大型企業提供銑打機產品，得到客戶一致認可和好評。

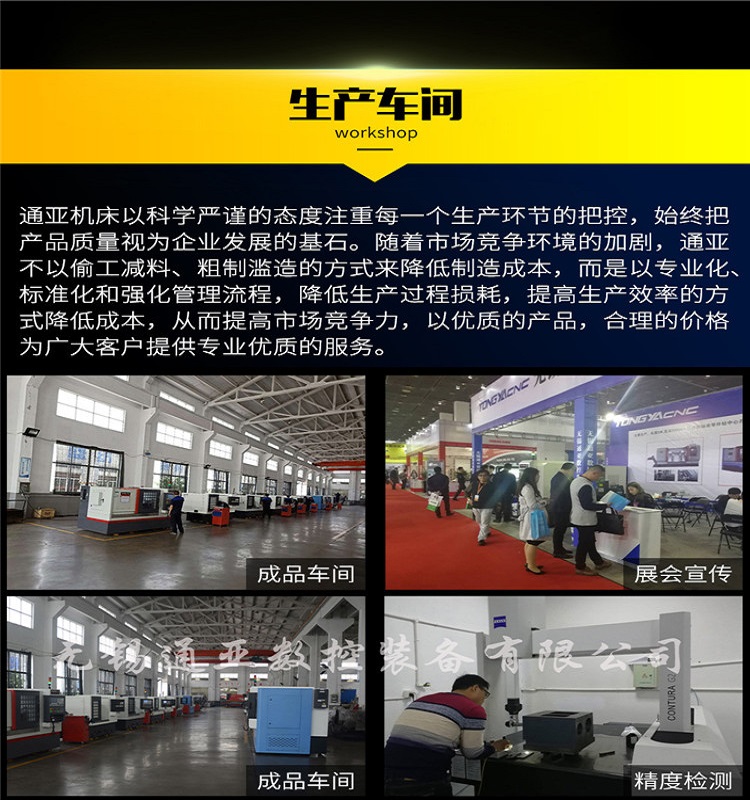

通亞機床以科學嚴謹?shù)膽B(tài)度注重每一個生產環節的把控，始終把產品質量作為企業發展的基石。隨著市場競爭環境的加劇，通亞不以偷工減料，粗制濫造的方式來降低制造成本，而是以專業化，標準化和強化管理流程，降低生產過程消耗，提高生產效率的方式降低成本；從而提高市場競爭力，以優質的產品，合理的價格為廣大客戶提供優質專業的服務。
售后服務：
產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。
設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。
廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。
設備保修期為設備終驗收之日起一年。
設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
